Navigator.
De la profundidad a la altura: manejo del LiDAR batimétrico con un solo botón.
El LiDAR batimétrico YellowScan es una solución innovadora para explorar la topografía submarina y terrestre con un solo botón.
Su diseño ligero permite una selección versátil de plataformas sin comprometer la penetración del agua.
Tecnología interior
Escáner láser YellowScan
Solución IMU
SBG Quanta Micro
ESCÁNER LÁSER
Un desarrollo de YellowScan
Esta solución cuenta con un escáner láser desarrollado internamente por nuestro equipo de I+D durante los últimos años con pruebas que comenzaron en 2023, perfeccionando el sistema para obtener un rendimiento óptimo. Esta evolución pone de manifiesto nuestro compromiso con la innovación y la calidad, especialmente en el desarrollo de escáneres láser avanzados.
ESPECIFICACIONES
Aspectos clave
Altitud AGL
Hasta 100m
330 ft
Precisión del sistema
3cm
1.2″
Exactitud del sistema
3cm
1.2″
Peso de la batería excl.
3.7kg
8.2lbs

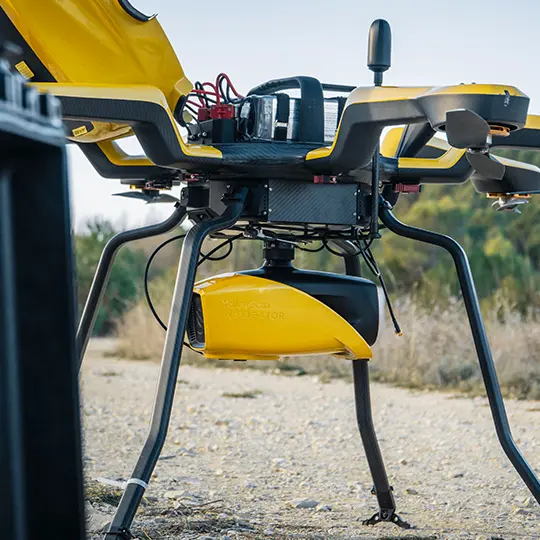

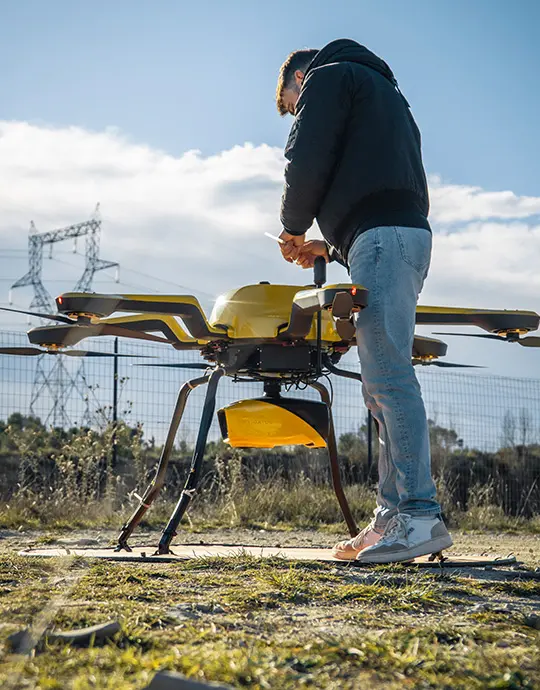

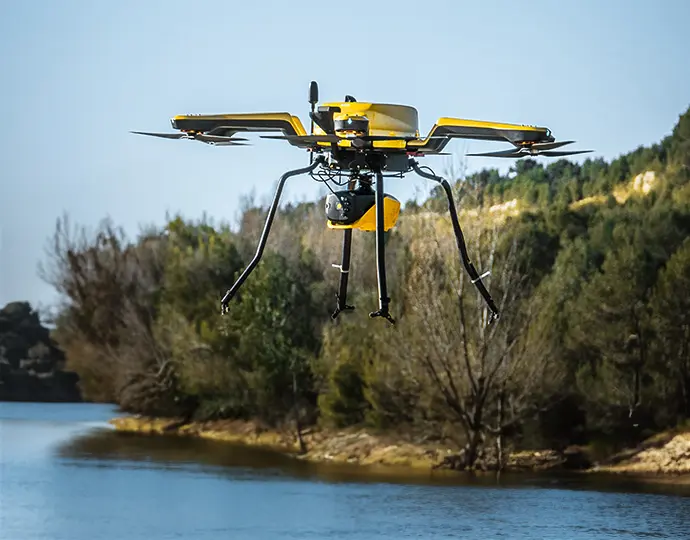

INTEGRACIÓN DE UAV
Adaptabilidad multiplataforma

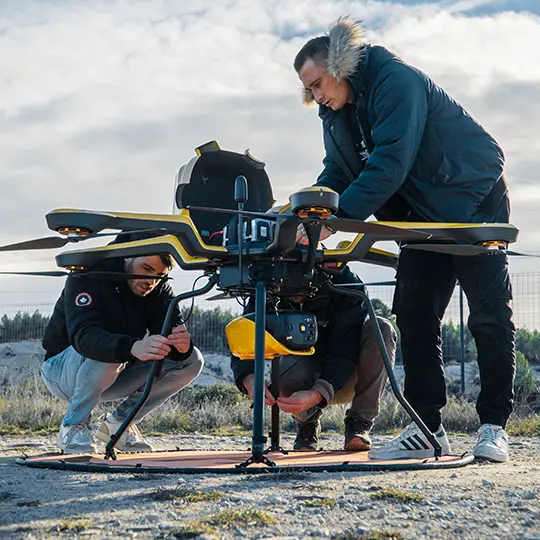

Este sistema puede utilizarse en UAV multirrotor o helicóptero. En lo que respecta a los drones, el accesorio GREMSY de «liberación rápida» permite un montaje sencillo en una amplia gama de drones.
Multirrotor
Dron helicóptero

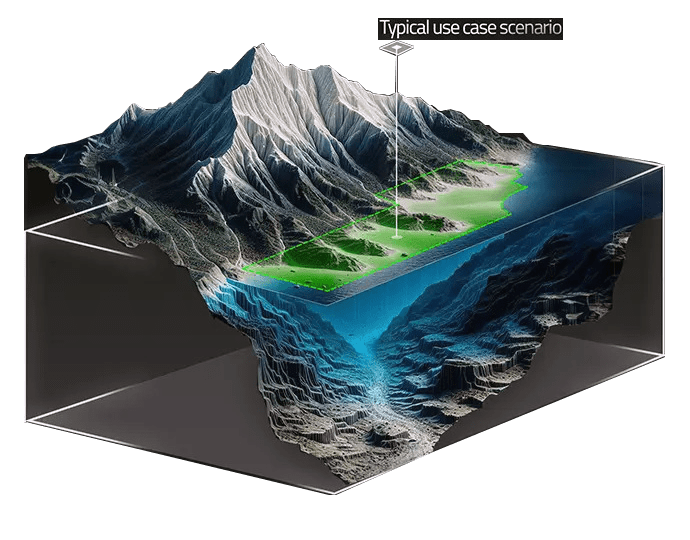

Estudio simultáneo de tierra y agua
El sistema YellowScan Bathymetric está diseñado para realizar mediciones batimétricas en aguas poco profundas y se despliega rápidamente en un UAV. Este sistema LiDAR de forma de onda completa garantiza la continuidad entre los puntos submarinos y el terreno circundante.

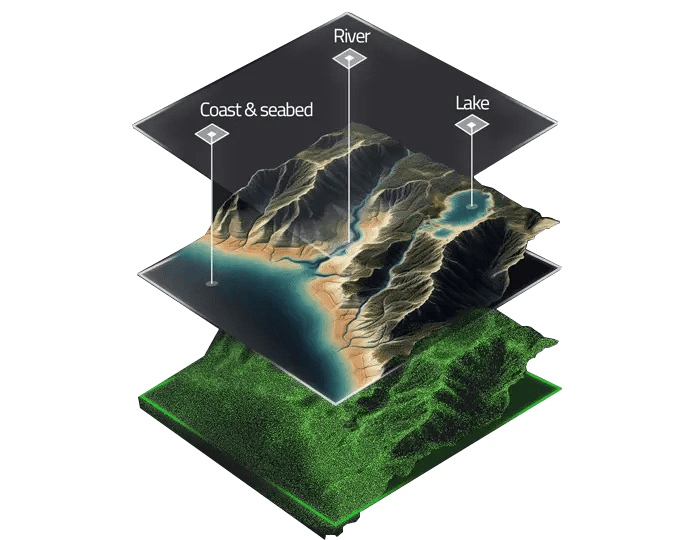

Diversos medios acuáticos
Destinado al uso aéreo con drones, el sistema cubre diversas zonas acuáticas, como riberas, ríos, lagos, estuarios, estanques y graveras. Navigator es fácil de usar y se adapta a una amplia gama de aplicaciones, desde los levantamientos hidrográficos hasta la gestión de recursos submarinos.

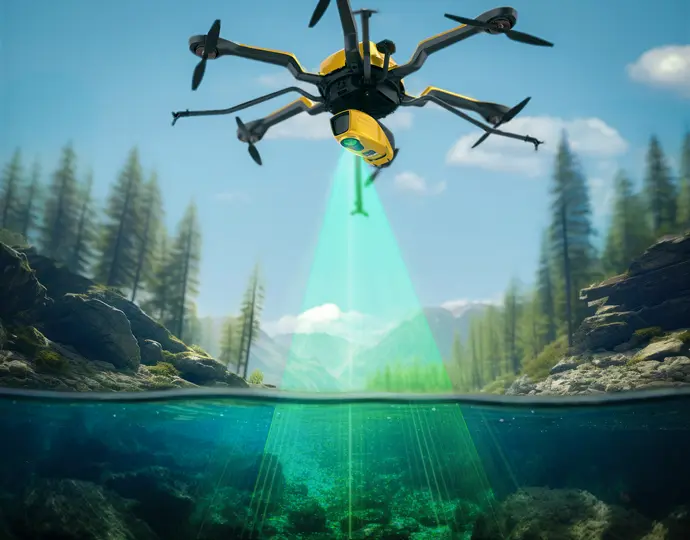

FOV de 44° para una gran precisión
Nuestro sistema batimétrico, con un campo de visión de 44 grados, prioriza la precisión sobre un ángulo más amplio. Esta decisión se basa en el hecho de que 44° es el ángulo máximo para que un láser verde funcione eficazmente bajo el agua. Más allá de este ángulo, la profundidad de penetración del láser en el agua se ve considerablemente afectada, lo que limita el rendimiento global del sistema.

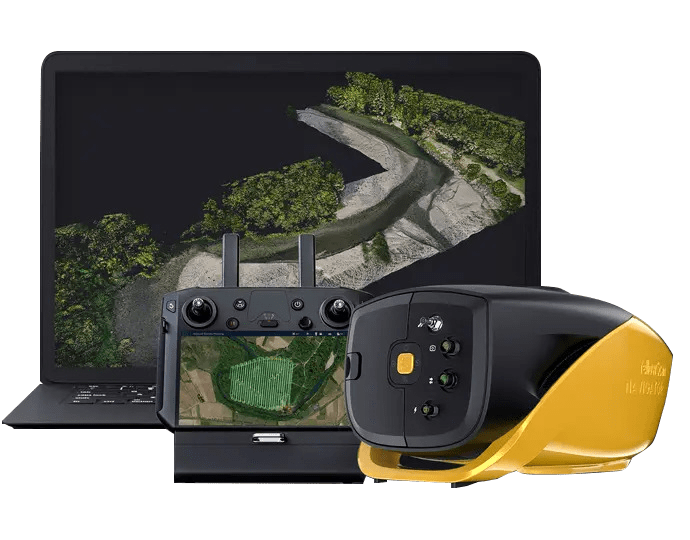

Gran autonomía para maximizar la eficiencia
Optimice sus operaciones de levantamiento batimétrico con nuestro sistema LiDAR, que ofrece una autonomía de 45 minutos con una sola carga de batería para una recogida prolongada de datos submarinos en diversos entornos marinos.
SOFTWARE
Aumente su productividad con nuestro paquete de software
Cámara integrada
El Navigator incorpora una cámara (obturador global) que puede utilizarse para colorear.

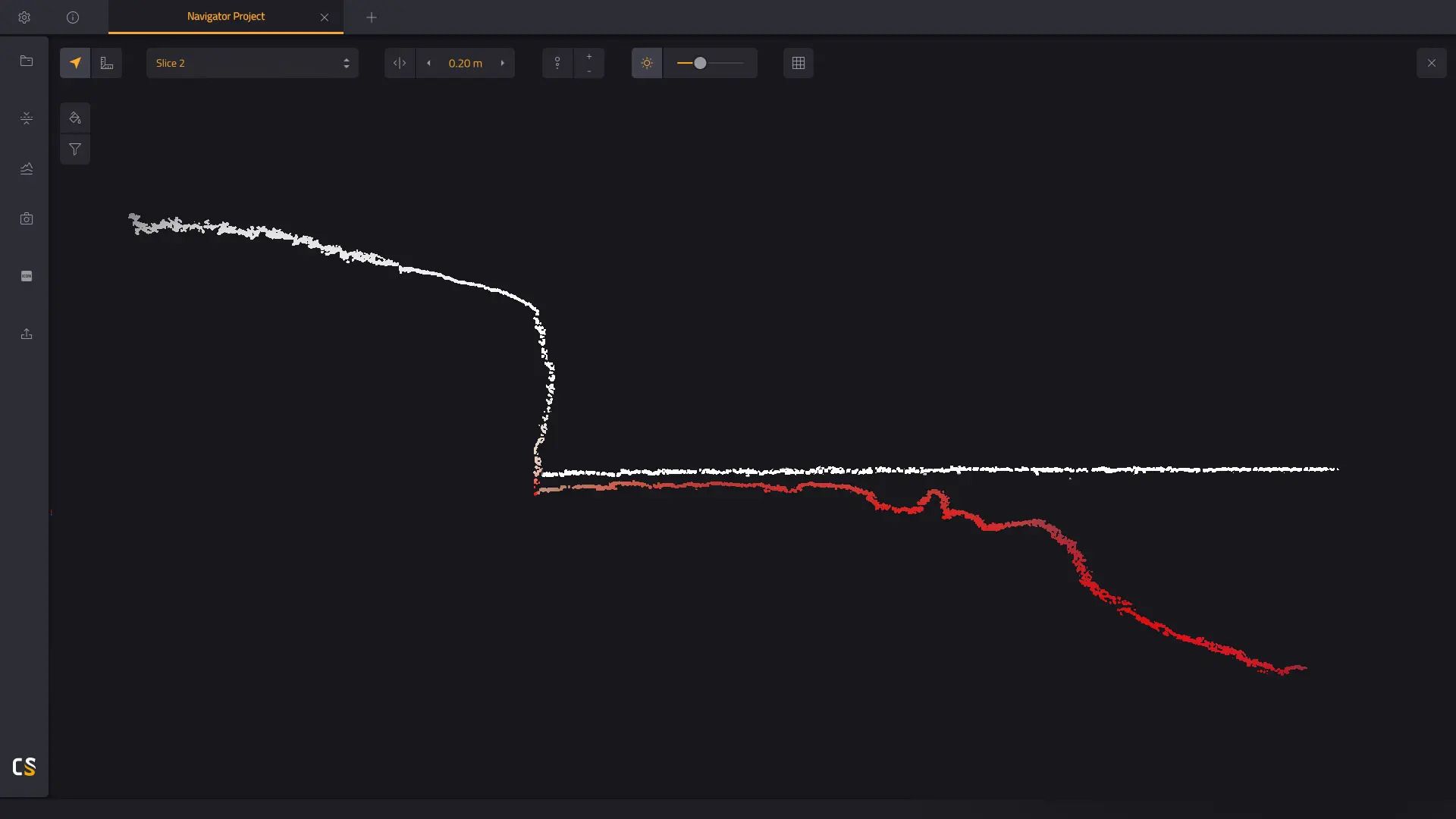

Corrección de puntos bajo el agua
La corrección de puntos bajo el agua en CloudStation refina los puntos de datos sumergidos, teniendo en cuenta la refracción del agua y garantizando una cartografía batimétrica fiable con una precisión sin concesiones.

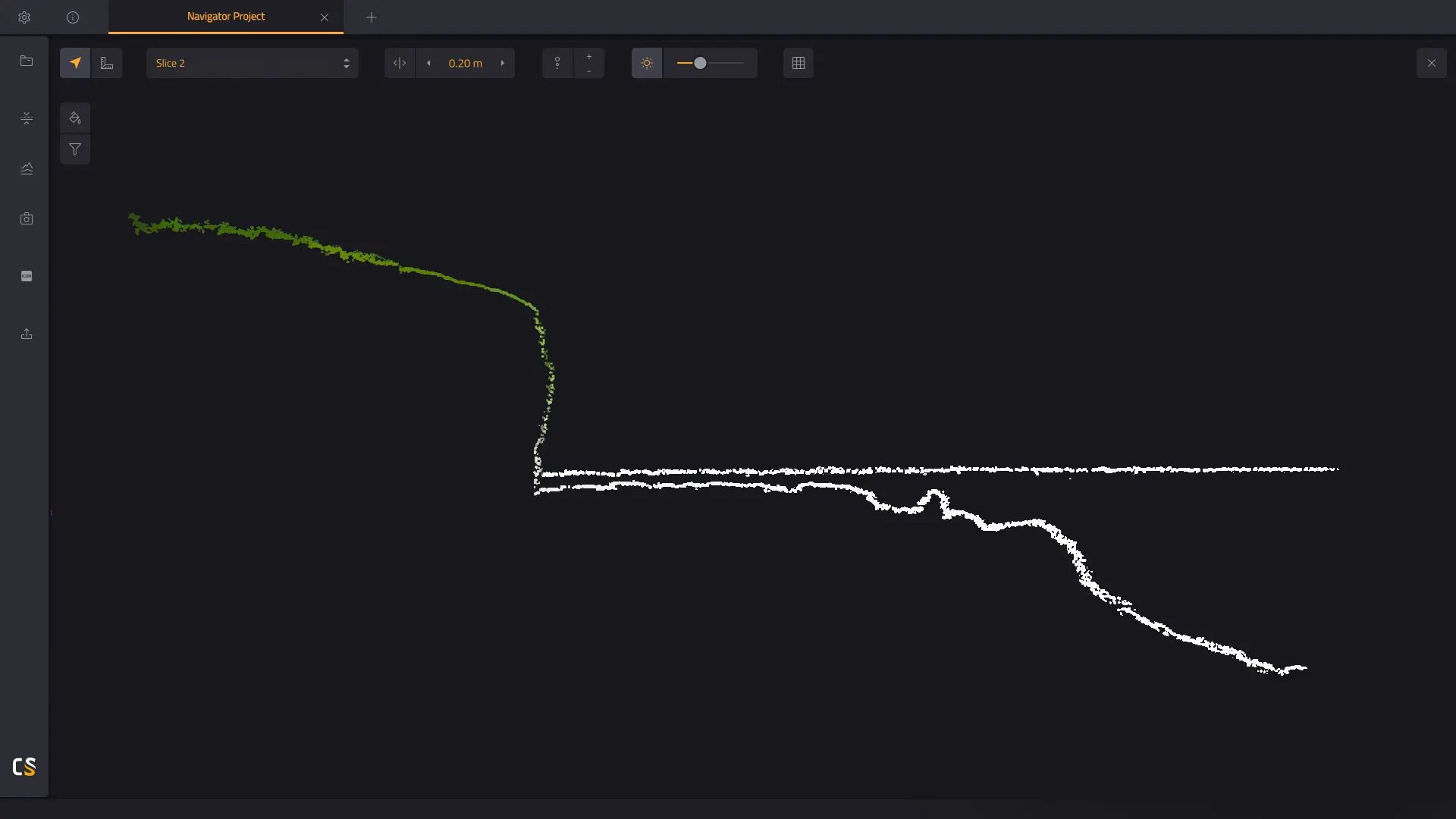

Clasificación automática del agua
Optimice sus capacidades batimétricas utilizando el software YellowScan CloudStation, que incluye clasificación automática del agua. Esta funcionalidad agiliza la categorización de las masas de agua, mejorando la eficacia y precisión de la cartografía batimétrica.

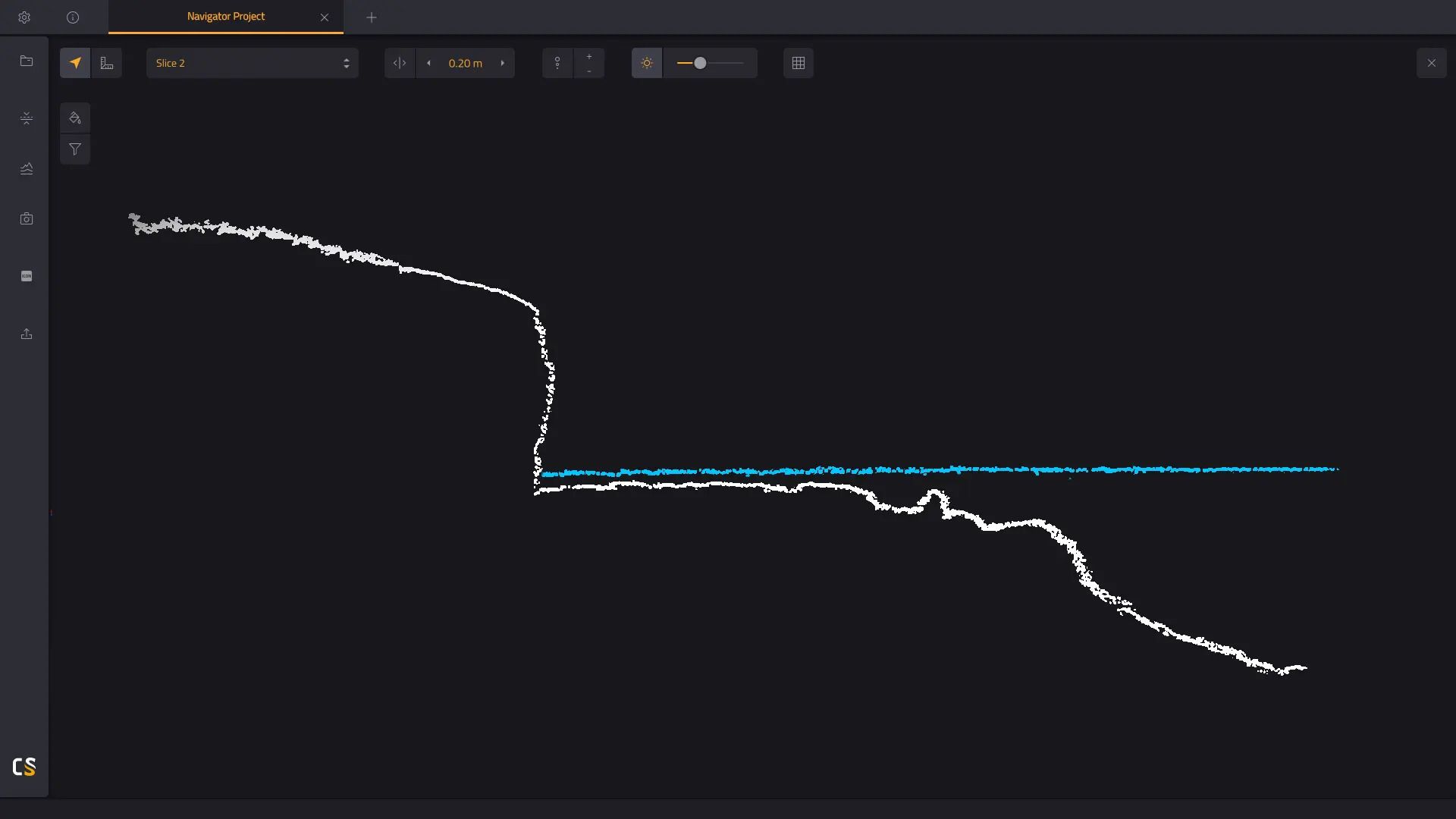

Detección automática de la superficie del agua
La capacidad de nuestro software para la detección automática de la superficie del agua identifica eficazmente los límites del agua, agilizando el análisis de datos para una cartografía batimétrica precisa.
| Característica | Valor |
|---|---|
| Precisión | 3 cm (1,2″) |
| Exactitud | 3 cm (1,2″) |
| Max. profundidad del agua | 2 Secchi |
| Tipo Velocidad de vuelo | 5 m/s |
| Max. AGL altitude | 100 m |
| Alcance del láser | Hasta 120 m |
| Escáner láser | Desarrollo de YellowScan |
| Solución inercial-GNSS | SBG Quanta Micro |
| Campo de visión del escáner | 44° |
| Ecos por disparo | Hasta el 10 |
| Disparos por segundo | Hasta 20,000 |
| Frecuencia de análisis | Hasta 50 Hz |
| Peso | 3,7 kg (8,2 lbs) batería excl. |
| Tamaño | L 350 x An 160 x Al 190 mm |
| Autonomía | 45 min. típ. |
| Consumo eléctrico | 120 W |
| Temperatura de funcionamiento | 0° a +40 °C |
| Distancia nominal de peligro ocular | 25 m |
| Clase láser | Clase 3B |
| Cámara integrada | Obturador global integrado |
Preguntas más frecuentes
¿Qué es un LiDAR batimétrico?
Basado en la emisión de luz verde visible, el LiDAR batimétrico permite medir la topografía bajo el agua. Esto permite elaborar mapas cruciales de las costas con continuidad bajo el agua.
¿Por qué un láser verde?
El agua «absorbe» ciertas longitudes de onda de la luz mucho más que otras. Dependiendo del agua, la absorción también varía, aunque la tendencia suele ser que el verde azulado es el que más penetra.
¿Cuál es la clase de láser de este sistema LiDAR?
El YellowScan Navigator es un producto láser de Clase 3B. Es obligatorio utilizar gafas de protección adecuadas para evitar lesiones oculares provocadas por el rayo láser. No utilice gafas de sol para protegerse del láser y proceda rápidamente a situar el dron a 30 m AGL para garantizar la Distancia Nominal de Peligro Ocular (NOHD). Asegúrese siempre de que no haya nadie a menos de 25 m del dron o del LiDAR mientras esté activo.
¿Cuáles son las aplicaciones típicas?
Las aplicaciones son muchas y variadas. El sistema YellowScan Navigator puede utilizarse para análisis de ríos y lagos, oceanografía costera, seguridad de estructuras hidráulicas, arqueología submarina, hidrología de aguas superficiales, dragados y obras marítimas.
¿Qué es un Secchi?
El disco de Secchi fue creado por Angelo Secchi y se utiliza para medir la transparencia/turbidez del agua en masas de agua. El disco de Secchi marino es un disco blanco liso de ø30 cm montado en un poste. El disco Secchi de agua dulce mide ø20 cm y presenta cuadrantes negros.
Un Secchi es la profundidad a la que no es posible distinguir el disco en el agua. Esta profundidad varía en función de la turbidez del agua y de la distinción subjetiva del disco por parte del observador.
Por ejemplo, si 1 Secchi está a 2,2 m bajo el agua, un sistema de 2 Secchi podrá medir hasta 4,4 m bajo el agua aproximadamente.
¿Este sistema es compatible con DJI M300/M350?
No, no recomendamos montar el sistema YellowScan Navigator en el dron DJI M300/350. El peso del sistema (batería incluida) supera la capacidad de carga máxima recomendada por el fabricante (2,7 kg).
