Descripción
REACH RS4 PRO
Receptor GNSS RTK para todas las bandas con cámaras duales. Replanteo visual y captura remota de puntos para un trabajo más rápido y seguro.
Reach RS4 Pro. Descubra la nueva forma de realizar levantamientos con cámaras duales
Con dos cámaras Full HD, el RS4 Pro lleva la topografía y el replanteo más lejos de lo que pueden hacerlo los RTK tradicionales.
Replantee más rápido con la guía de RA
Con el RS4 Pro, el replanteo se convierte en algo visual. En lugar de seguir simplemente las coordenadas de un mapa, sus diseños se superponen directamente sobre el mundo real, mostrando claramente dónde colocar las estacas.
- Navegación dinámica
- Vista automática del objetivo
- Indicador de corte y llenado
- Interruptor de punto rápido
Las cuadrillas pueden trabajar más rápido con el guiado de RA, incluso en obras de construcción y carreteras complejas.

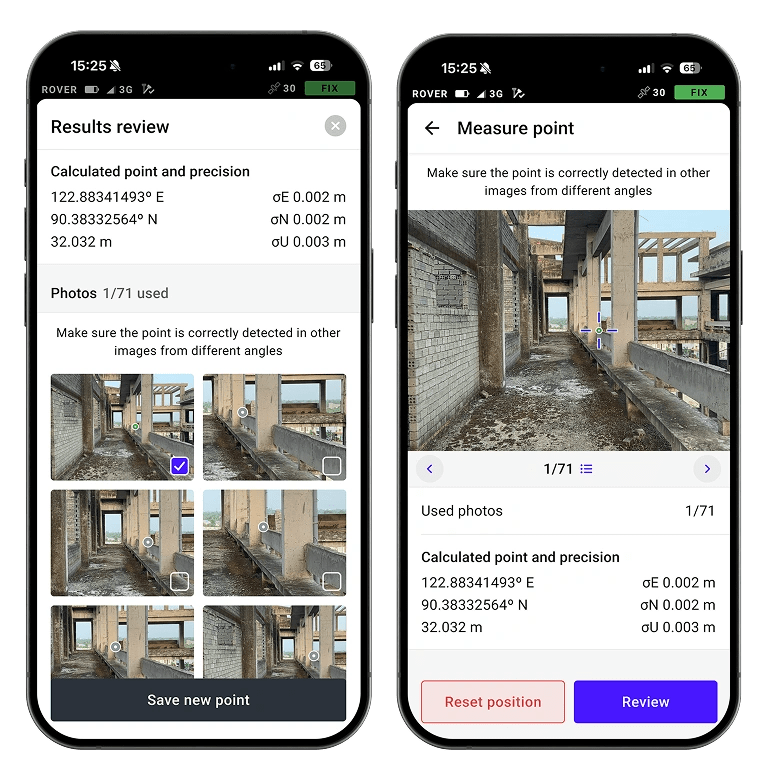

Medir a partir de imágenes
Aunque no pueda colocar el poste allí, podrá medirlo con su RS4 Pro. Utilice las cámaras para medir fachadas de edificios, zonas detrás de vallas, a través de carreteras muy transitadas y cualquier otro punto inaccesible.
Ahorre tiempo configurando una estación total y evite las zonas peligrosas.
A través del agua/Detrás de las vallas/Por encima del tráfico/Por encima de fosas/Detrás de setos/Alrededor de maquinaria
Precisión inigualable, incluso bajo densos bosques
Reach RS4 Pro ofrece precisión centimétrica, incluso en entornos difíciles como bosques o cañones urbanos. Compatible con todas las constelaciones GNSS y frecuencias de señal, incluidas las bandas L5 y L6, y resistente a trayectos múltiples e interferencias, el Reach RS4 Pro localiza más de 40 satélites simultáneamente utilizando 672 canales.
Compensación de inclinación de última generación
La compensación de inclinación avanzada mantiene la exactitud incluso en ángulos pronunciados. Por ejemplo, con una inclinación de 30°, el Reach RS4 Pro sigue ofreciendo una precisión de 18 mm.1 La inicialización se realiza con unos pocos movimientos rápidos y se mantiene estable durante todo el trabajo, sin necesidad de recalibración manual.

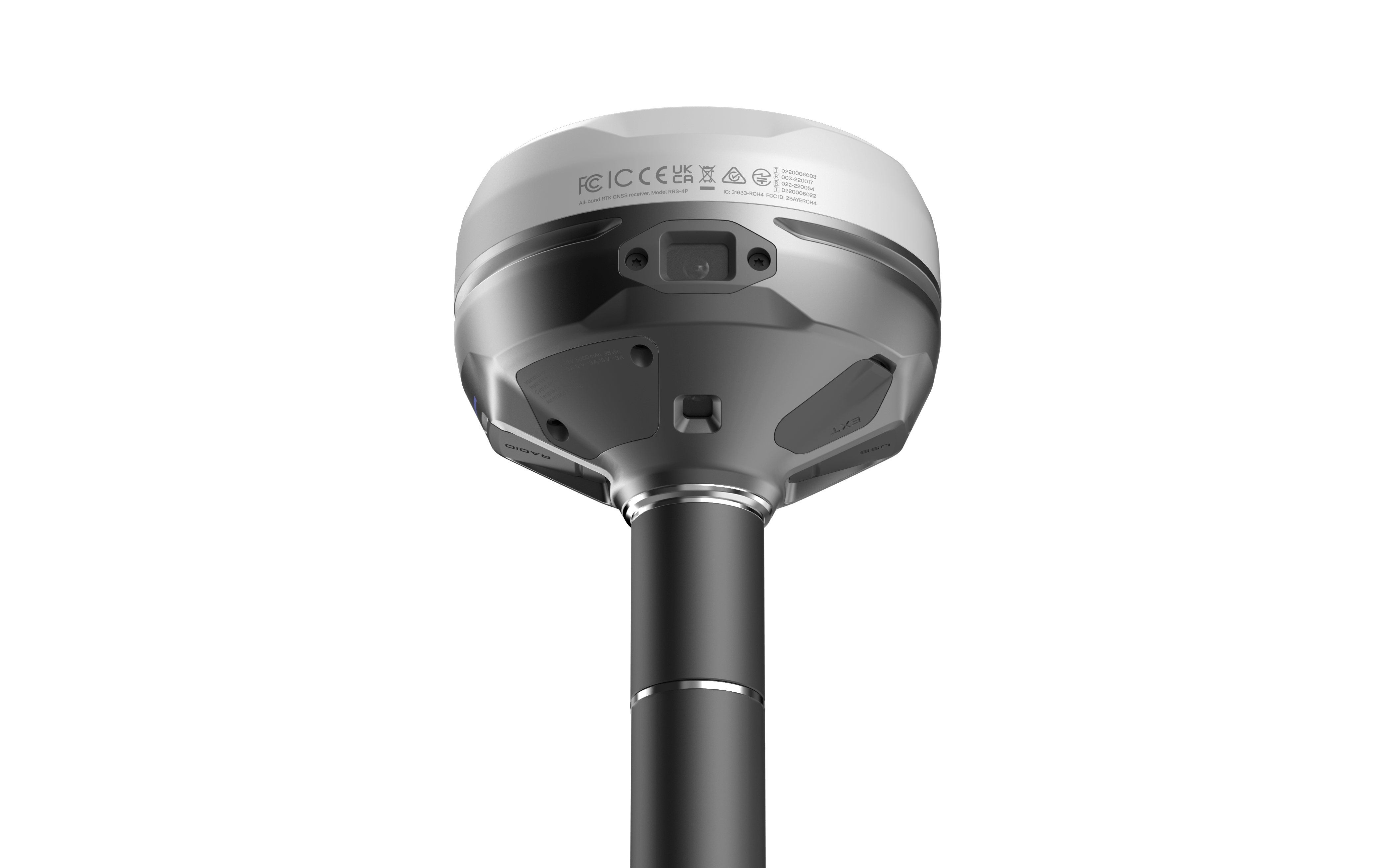

Montaje con liberación rápida
El montaje con liberación rápida de diseño personalizado garantiza que el receptor quede firmemente sujeto al poste topográfico y no haya holgura. Hasta el más mínimo movimiento puede afectar a las mediciones basadas en la inclinación en ángulos más pronunciados. Este montaje resuelve el problema con una conexión rápida y sólida para obtener datos fiables y exactos.
Conectividad de base y rover
NTRIP
Conéctese a redes VRS o CORS de base única utilizando el formato RTCM3 para obtener correcciones RTK precisas. También puede transmitir correcciones desde su propia base utilizando el Caster NTRIP de Emlid
Radio de doble banda
UHF de 450 MHz
- Transmitir y recibir
- Hasta 2W ( puede requerir una licencia2 )
- Compatible con receptores Reach y de otros fabricantes que admitan TRIMTALK 450S3
LoRa 915 MHz
- Transmitir y recibir
- Hasta 1W ( sin licencia en Norteamérica2 )
- Compatible con receptores Reach
Diseñado para los entornos más duros
Cuerpo de aleación de magnesio
Fabricado con el mismo material que se utiliza en la industria aeroespacial y en la tecnología de alta gama, el cuerpo de magnesio del Reach RS4 Pro ofrece una resistencia excepcional sin peso adicional. Es lo suficientemente robusto para las obras más exigentes y lo suficientemente ligero para usarlo durante todo el día.
16 horas con una carga
No es necesario parar en mitad del trabajo para recargar. Reach RS4 Pro funciona hasta 16 horas con una sola carga. Recárguelo mediante USB-C o conéctelo a una batería externa sobre la marcha: máximo tiempo de actividad, mínima molestia.
Resistente al agua
Desde tormentas de lluvia a obras polvorientas, el Reach RS4 Pro está totalmente preparado. Con una clasificación IP68, está completamente sellado contra el agua y la suciedad.
-40 a +65 ºС
Del frío al calor, el Reach RS4 Pro rinde sin concesiones. Diseñado para funcionar a la perfección entre -40 °C y +65 °C, está listo para trabajar en cualquier lugar.
Especificaciones Técnicas
Imágenes
| Sensores de imagen | 1/2,6 pulgadas, CMOS, obturador global, Full HD |
| Campo de visión | |
| Cámara frontal | H: 64,6°, V: 42,8° |
| Cámara inferior | H: 63°, V: 42° |
| Velocidad de fotogramas de vídeo | 25 fps |
Estructura
| Dimensiones | 128,6 x 128,6 x 99,3 mm |
| Peso | 920 g |
| Funcionamiento tº | -40… + 65 ºC |
| Protección de ingreso | IP68 |
Eléctrica
| Autonomía | 16 horas como rover RTK con inclinación, |
| Batería | Li-Ion 5000 mAh, 7.2 V 36Wh |
| Tipo de carga | USB Type-C (PD): 5V—3A, 9V—3A, 12V—3A, 15V—3A |
Posicionamiento
| Estática | H: 4 mm + 0.5 ppm V: 8 mm + 1 ppm |
| PPK | H: 5 mm + 0.5 ppm V: 10 mm + 1 ppm |
| RTK | H: 7 mm + 1 ppm V: 14 mm + 1 ppm |
| Tilt | RTK + 2mm + 0.3 mm/º |
| Tiempo de convergencia | ~ 5 s típicamente |
Data
| Correciones | NTRIP, RTCM3 |
| Position output | NMEA, LLH/XYZ |
| Data logging | RINEX, NMEA, LLH/XYZ, UBX |
| Capacidad de almacenamiento | 16 GB |
GNSS
| Señal de seguimiento | GPS: L1C/A, L2C, L5, GLONASS: L1OF, L2OF, Galileo: E1-B/C, E5a, E6, BeiDou: B1I, B1C, B2a, B3I, QZSS: L1C/A, L1C/B11, L2C, L5, NavIC: L1-SPS Data, L5-SPS |
| Taza de actualización | Hasta 10 Hz |
| Numero de canales | 672 |
Conectividad
| Radio | |
| Lora hasta 1 W | – Rango de frecuencia 868/915 MHz – Potencia 0,1 W – Distancia hasta 8 km |
| UHF hasta 2 W | – Rango de frecuencia 410–470 MHz – Protocolos TRIMTALK 450S* – Tipo de modulación GMSK *TRIMTALK is a trademark of Trimble Inc. |
| Modem LTE | |
| Regiones globales | |
| Bandas | FDD-LTE: 1, 2, 3, 4, 5, 7, 8, 12, 13, 18, 19, 20, 26, 28, 66 TD-LTE: 38, 40, 41
UMTS (WCDMA/FDD): 1, 3, 2, 4, 5, 6, 8, 19 Quad-band, 850/1900, 900/1800 MHz |
| Tarjeta SIM | Nano-SIM |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 5.1 (BR/EDR + LE) |
| Puertos | RS-232, USB Type-C |
