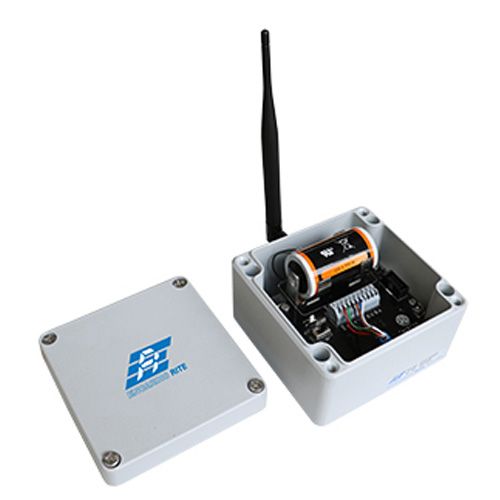

Clinómetro Inalámbrico con Red Mallada EAN-95MW
El EAN-95MW de Encardio Rite es un clinómetro inalámbrico diseñado para el monitoreo remoto de inclinación y rotación vertical de estructuras. Equipado con un sensor MEMS de alta precisión y tecnología de comunicación mesh, este equipo garantiza una transferencia de datos confiable, incluso en entornos complejos como túneles o zonas urbanas. Es ideal para grandes instalaciones gracias a su capacidad de transmitir datos indirectamente entre unidades, asegurando cobertura y redundancia.
Solución precisa y robusta para inclinometría estructural en proyectos complejos.
-
Sensor MEMS uniaxial o biaxial con salida proporcional al ángulo de inclinación.
-
Red inalámbrica mallada con alcance de hasta 10 km por salto.
-
Alta confiabilidad de transmisión (más del 99 %), incluso sin línea directa al gateway.
-
Protección de datos con cifrado AES-128.
-
Batería interna con autonomía entre 6 y 60 meses.
-
Instalación vertical u horizontal (pared, techo o suelo).
-
Configuración fácil vía aplicación móvil con verificación de señal y batería.
Ideal para monitoreo estructural en proyectos distribuidos y de difícil acceso.
-
Supervisión de inclinación en muros de contención, taludes y estructuras críticas.
-
Estaciones de metro, túneles y excavaciones profundas.
-
Monitoreo de deformación en puentes, pilares, terraplenes y presas.
-
Control de estabilidad en zonas de deslizamientos o cargas variables.
Sistema inteligente de monitoreo con acceso global y alertas en tiempo real.
-
Comunicación inalámbrica de bajo consumo y largo alcance.
-
Red mallada con retransmisión automática entre nodos.
-
Plataforma en la nube para gestión y visualización de datos 24/7.
-
Alertas automáticas por SMS/email ante lecturas fuera de rango.
-
Informes automáticos y descarga desde servidores remotos.
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Sensor | MEMS uniaxial o biaxial |
| Rango de medición | ±15° |
| Salida nominal | 4 V a ±15°, proporcional a senθ |
| Resolución | ±10 segundos de arco |
| Precisión | ±0,1 % fs (probado en laboratorio) |
| Rango de temperatura | -20 °C a +80 °C |
| Distancia de transmisión | Hasta 10 km (línea de vista), 4 km (urbano), 3 km (túneles) |
| Frecuencia | Banda ISM sub-GHz sin licencia (compatible con normativa local) |
| Velocidad de datos | 625 bps – 2,5 kbps |
| Cifrado | AES-128 (extremo a extremo) |
| Fuente de alimentación | 12 V CC @ 2 A (panel solar) o batería D de litio (3,6 V, 19 Ah) |
| Consumo típico | 200 mA |
| Conectividad Gateway | Módem 3G/4G integrado o Ethernet |
